Jining Tongzhao Machinery Co., Ltd. è uno dei produttori e fornitori più affidabili di impianti di perforazione stradale in Cina. Se hai intenzione di acquistare una piattaforma di perforazione stradale durevole all'ingrosso prodotta in Cina, benvenuto per ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.
Descrizione dei prodotti

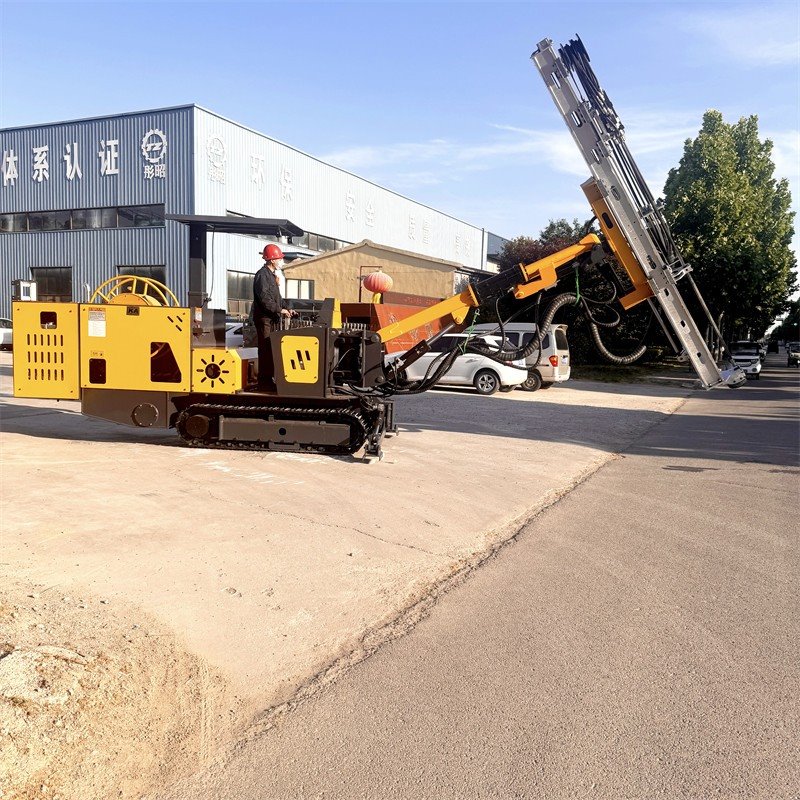

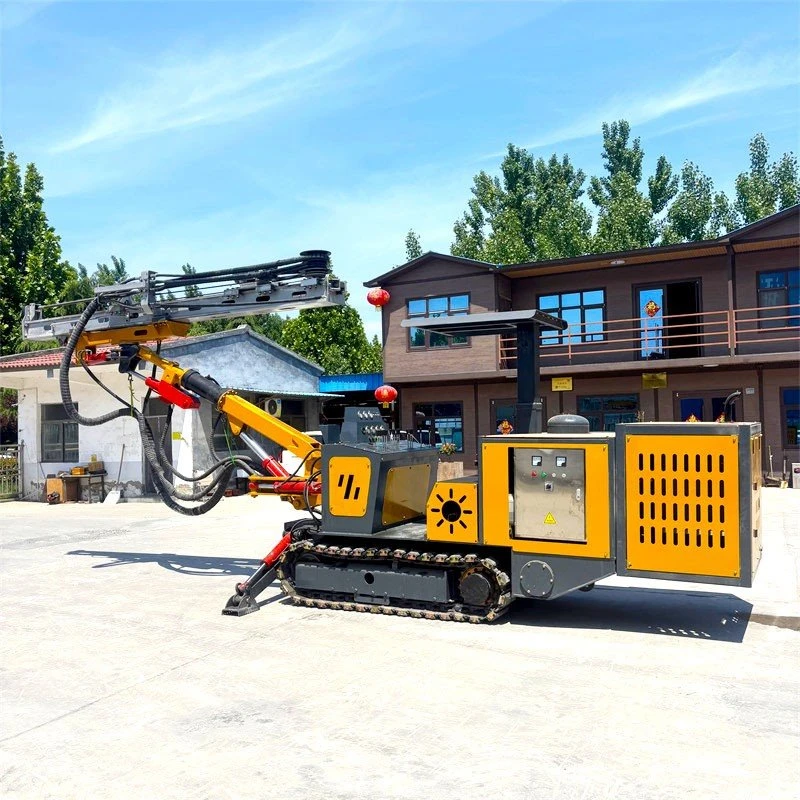

In poche parole, questa perforatrice stradale è progettata specificamente per l'installazione di bulloni di ancoraggio all'interno dei tunnel. Il suo più grande vantaggio è la sua assoluta versatilità-puoi esercitarti come preferisci. Sia in orizzontale, in verticale o in pendenza, gestisce facilmente qualsiasi angolazione.
|
Parametro |
Specifica |
|
Telaio cingolato (mm) |
2200 × 1360 |
|
Larghezza pattini cingoli (mm) |
300 |
|
Motore da viaggio |
TM07 |
|
Modello del motore diesel |
490 YunNei Potere |
|
Potenza motore (kW) |
44,1 kW |
|
Angolo di foratura |
Disponibili forature orizzontali/verticali/inclinate |
|
Tipo di testata di potenza |
Doppia testata idraulica o perforatrice da roccia idraulica (opzionale) |
|
Pompa dell'olio |
Pompa dell'olio ad alta-pressione25/25 |
|
Altezza orizzontale (m) |
3 |
|
Profondità di alimentazione (passaggio singolo) |
3 (personalizzabile) |
|
Stabilizzatori |
Due stabilizzatori idraulici |
|
Radiatore |
Radiatore idraulico doppio-per impieghi gravosi |
|
Telaio di compensazione (mm) |
1000 |
|
Metodo di alimentazione |
Propulsione con alimentazione a cilindro |
|
Oscillazione inferiore (rotazione) |
HN30-140-180SZGCE |
|
Altalena superiore (rotazione) |
HN30-73-360-DRGCE |
|
Dimensioni complessive della macchina (mm) |
8470 × 1360 × 1970 |

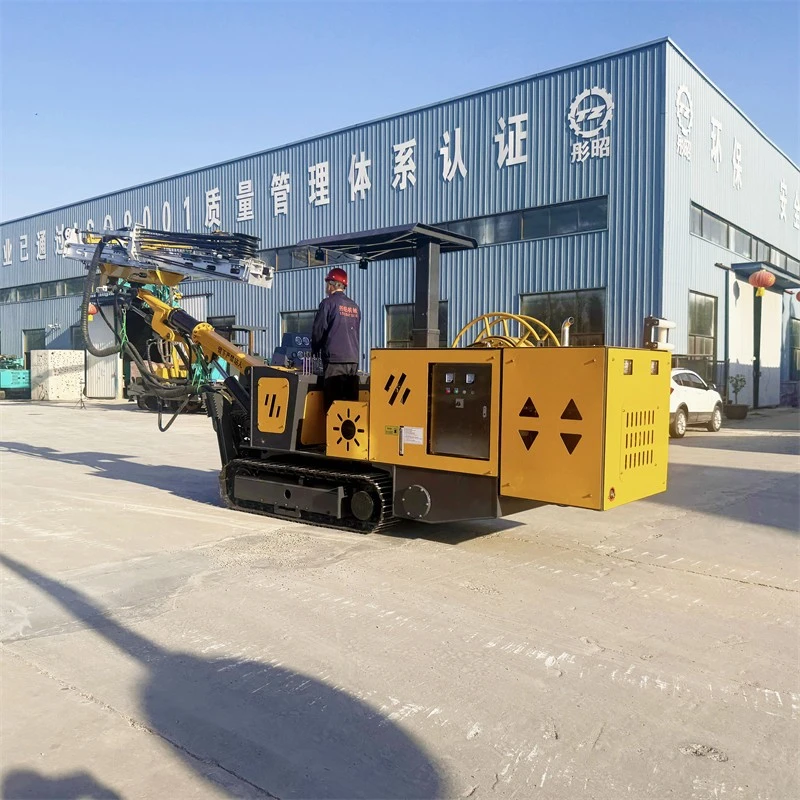

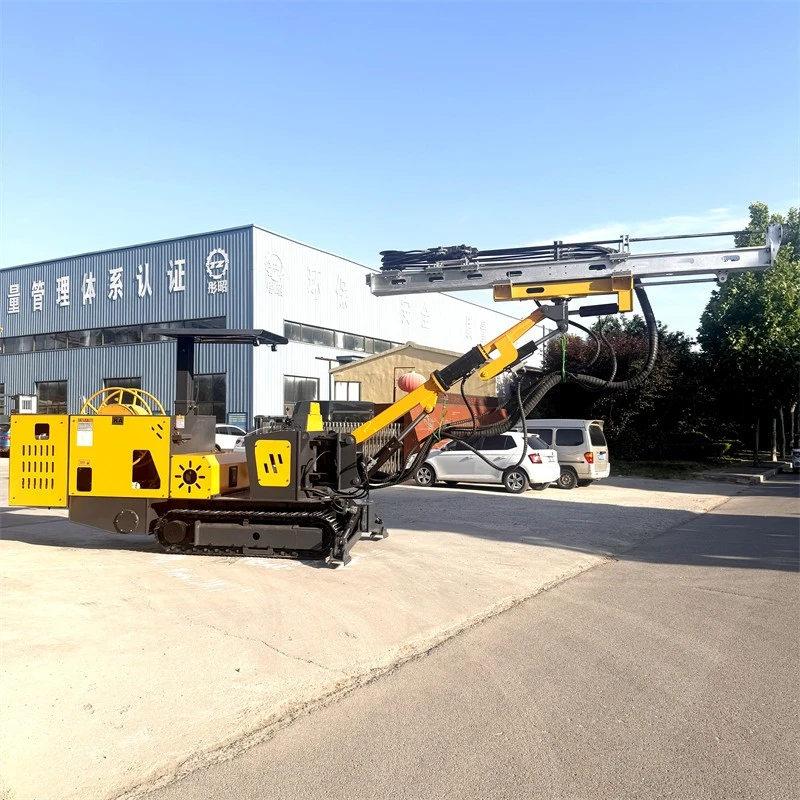

Cominciamo dalle sue dimensioni. L'unità completa misura 8,47 metri di lunghezza, 1,36 metri di larghezza e 1,97 metri di altezza, facilitando le manovre dentro e fuori dai tunnel. La sua portata verticale massima si estende fino a 3,7 metri-una cifra che include il telaio scorrevole-il che significa che gli operatori che lavorano sotto di esso raramente hanno bisogno di chinarsi.

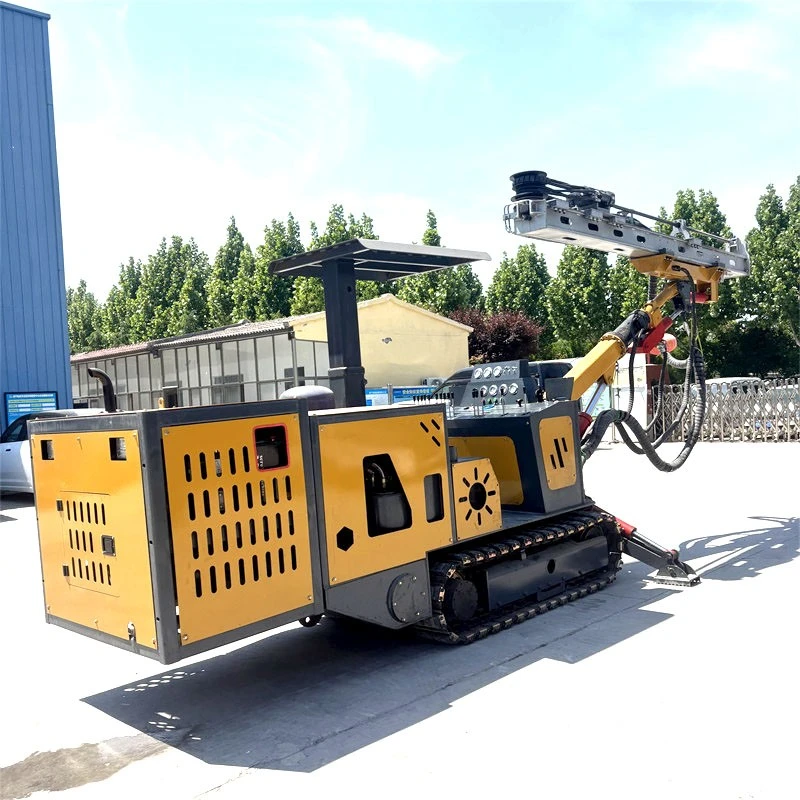

Il telaio è dotato di un sistema di cingoli-con un'impronta di 2.200 × 1.360 mm e pattini da cingoli larghi 300 mm. Offre un'eccellente trazione; anche se il pavimento del tunnel è fangoso o bagnato, la macchina rimane stabile e resistente allo scivolamento. È alimentato da un motore di traslazione TM07, che fornisce ampia potenza per la locomozione.

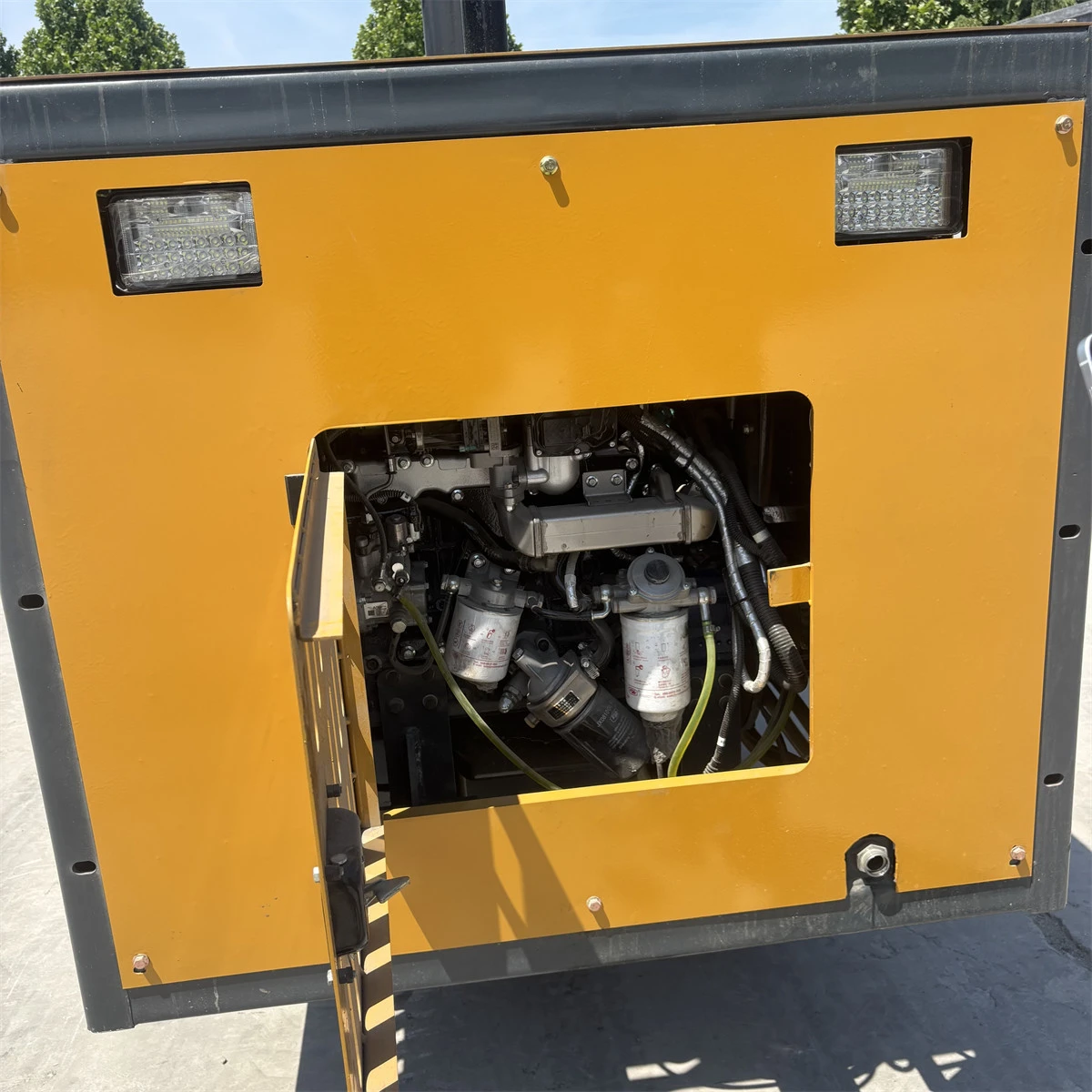

In termini di produzione di energia, l’impianto è dotato di un motore diesel YunNei 490. Non ci impantaneremo in complesse figure tecniche riguardanti la sua produzione; basti dire che fornisce una potenza più che sufficiente per gestire le operazioni di perforazione all'interno di un tunnel. L'impianto idraulico presenta una configurazione con pompa ad alta-pressione (modello 25/25); con tutte e due le pompe che funzionano in tandem, il sistema mantiene portate e livelli di pressione costanti.

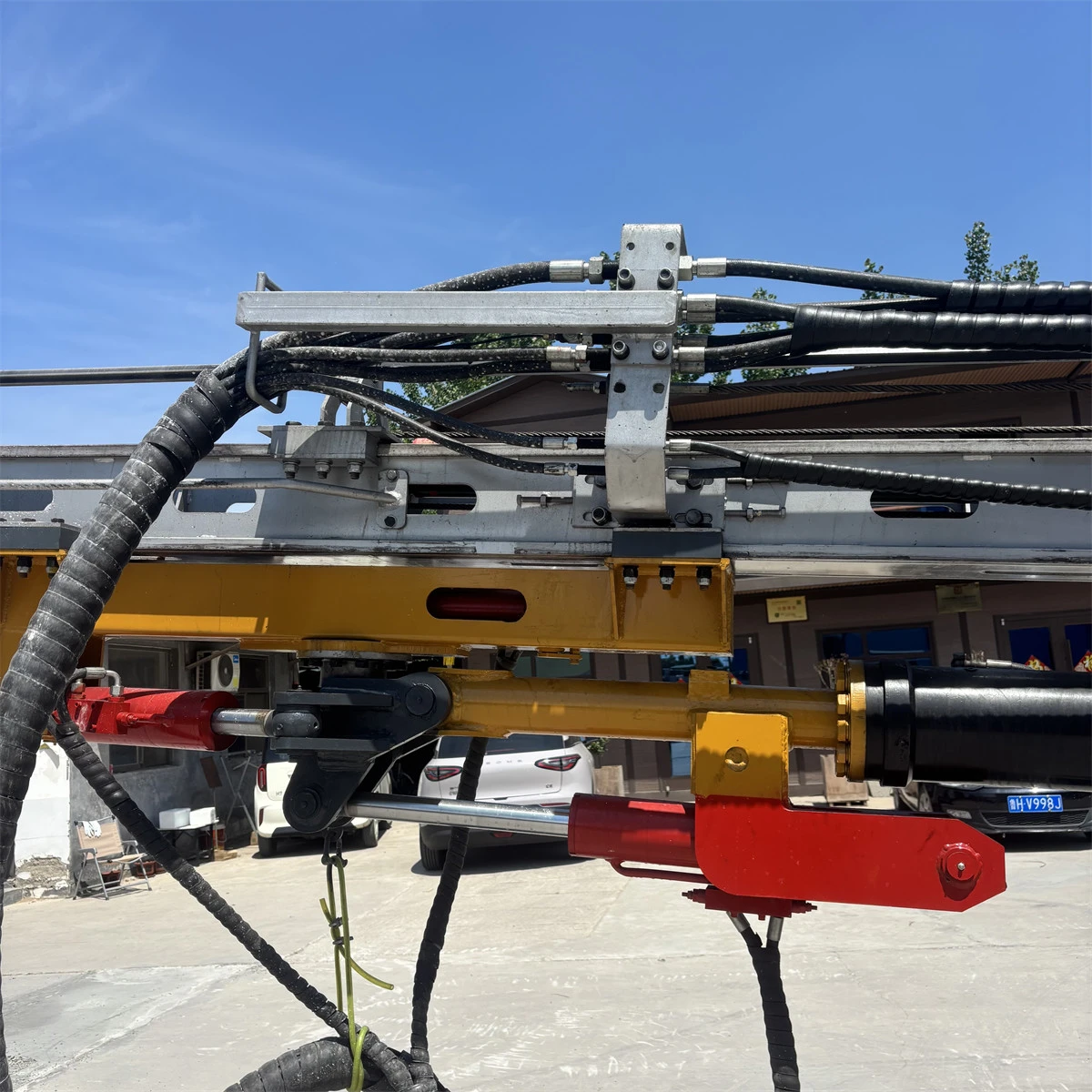

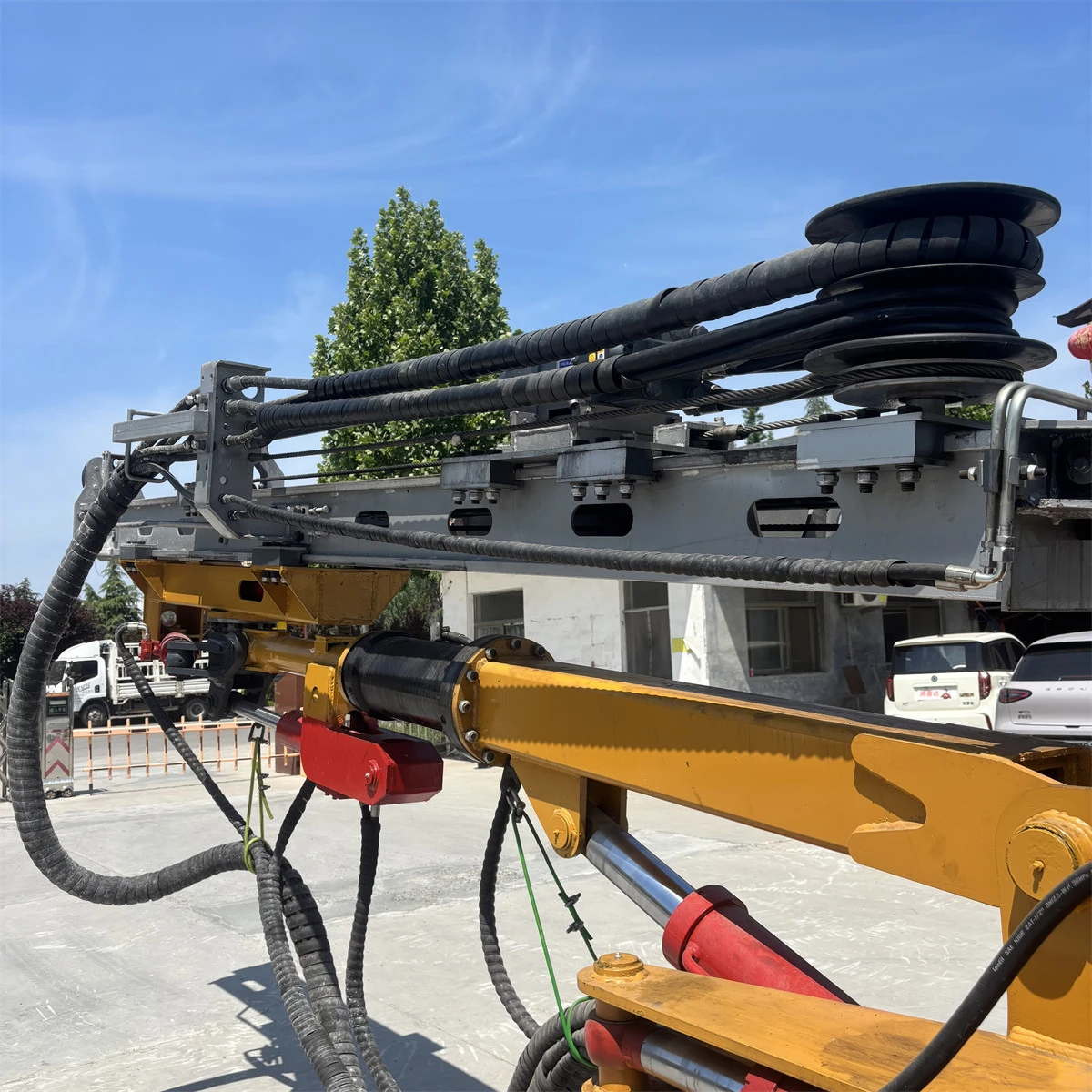

Successivamente, diamo un'occhiata ai meccanismi di perforazione e alimentazione. La profondità di alimentazione standard per corsa è di 3 metri, anche se lunghezze di alimentazione maggiori possono essere personalizzate per soddisfare requisiti specifici. Il meccanismo di alimentazione utilizza un motore idraulico serie 1000- per azionare un sistema a catena, offrendo una spinta potente ma stabile. Inoltre, l'impianto è dotato di un telaio scorrevole con compensazione di 1000 mm; ciò consente regolazioni di precisione quando si lavora su pareti irregolari del tunnel, garantendo che la punta del trapano mantenga un contatto stretto e coerente con la superficie della roccia.
Un'altra caratteristica molto pratica di questa macchina è la coppia di stabilizzatori idraulici. Quando utilizzati durante il funzionamento, questi stabilizzatori ancorano saldamente l'intera piattaforma al terreno, eliminando qualsiasi oscillazione o vibrazione indesiderata durante la perforazione.
Anche la dissipazione del calore non è un-problema, grazie all'inclusione di un doppio sistema di radiatori idraulici sovradimensionati-. Anche dopo ore di funzionamento continuo, la temperatura dell'olio idraulico rimane entro limiti di sicurezza.

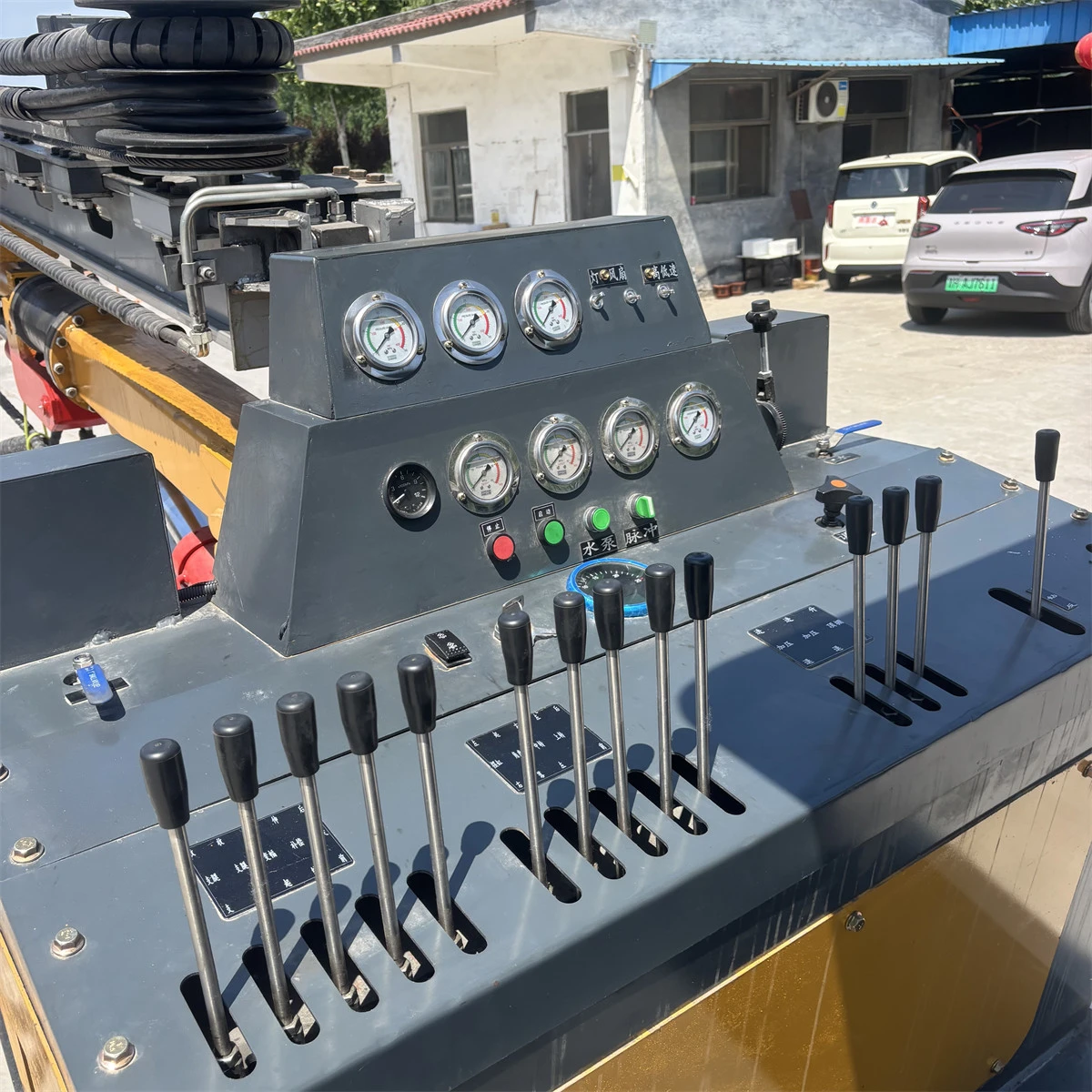

I sistemi di posizionamento verticale e orizzontale sono controllati in modo indipendente. La rotazione orizzontale è gestita da un HN30-140-180SZGCE, mentre l'inclinazione verticale è gestita da un HN30-73-360-DRGCE. Questo design garantisce un posizionamento agile, consentendo alla macchina di raggiungere gli angoli di perforazione necessari anche all'interno di tunnel a sezione stretta.
Sono disponibili due opzioni per la testa motrice: una doppia-testa rotante idraulica o una perforatrice da roccia idraulica (martello a percussione). La scelta dipende dalla durezza specifica della formazione rocciosa con cui stai lavorando, nonché dalle tue preferenze operative. L'altezza di lavoro orizzontale è di 3 metri, il che significa che le operazioni entro un range di altezza di circa 3 metri sono eccezionalmente fluide e senza sforzo. L'altezza complessiva della macchina è caratterizzata da un design ben-bilanciato, che garantisce un campo visivo confortevole e senza ostacoli.
